9 月 17 日晚，多范式算子开发实战营继续邀请九齿 DSL 技术负责人黄嘉成老师，带来《基于九齿复杂算子实现案例》。

在之前的课程中，我们了解了多种 DSL 并初步体验了九齿的基础写法。但如何从简单的“向量加法”进阶到真正的复杂算子，本节课将深入实战，带大家掌握矩阵乘法（GEMM） 与 Flash Attention 的九齿实现，并学会使用 Roofline Model 科学评估算子性能。

一、 矩阵乘法（GEMM）的并行算法与九齿实现

算法原理回顾

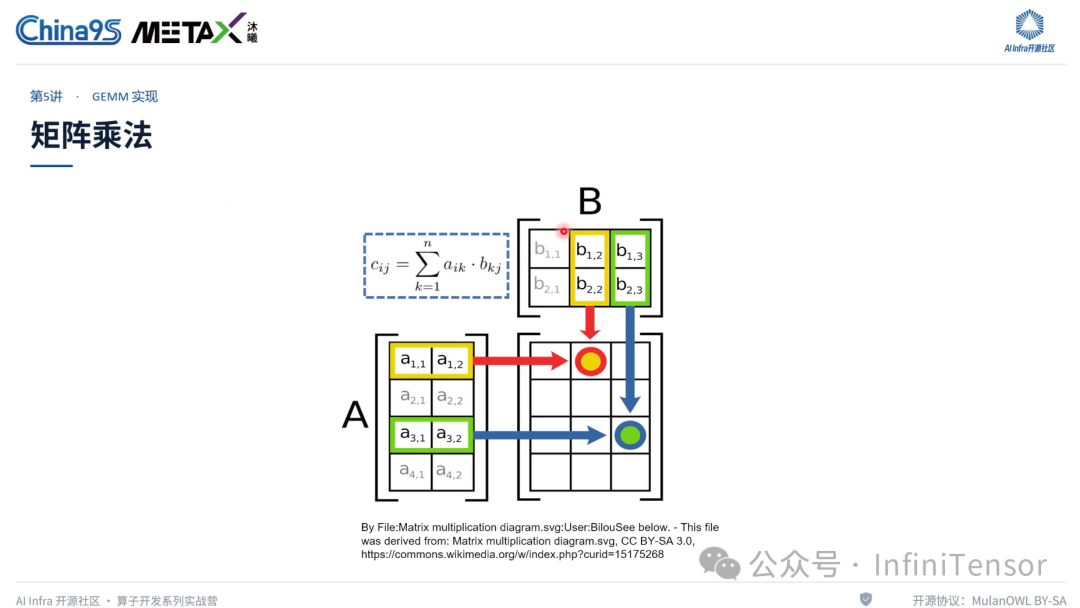

1. 数学定义：$C = A imes B$，其中 $C$ 的每个元素对应 $A$ 的一行与 $B$ 的一列的乘累加。

2. 朴素实现的瓶颈：三重循环（CPU串行思维）未考虑缓存与并行，性能极低。

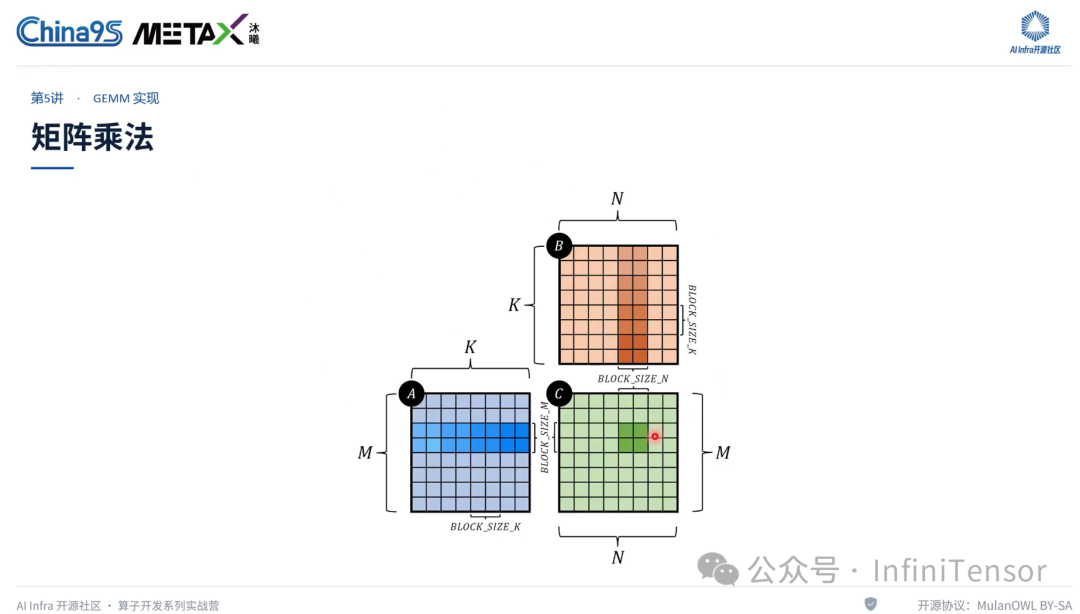

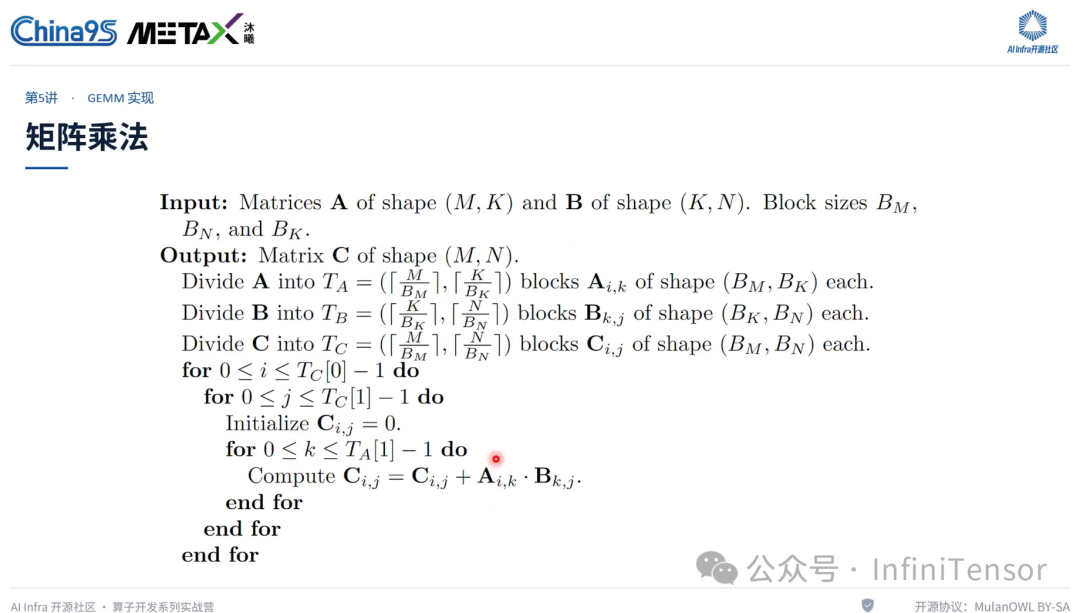

3. GPU 分块并行策略（Tiling）：

• 将 $C$ 切分为 $BM imes BN$ 的块。
• 对应 $A$ 的行块 ($BM imes BK$) 与 $B$ 的列块 ($BK imes BN$)。
• 核心逻辑：$C$ 的一个输出块对应 $A$ 的一整行块和 $B$ 的一整列块，通过沿 $K$ 维度遍历累加小矩阵乘结果。
• 边界处理：使用 cdiv (Ceiling Division) 向上取整，确保非整除情况下的数据完整性。

九齿实现 GEMM

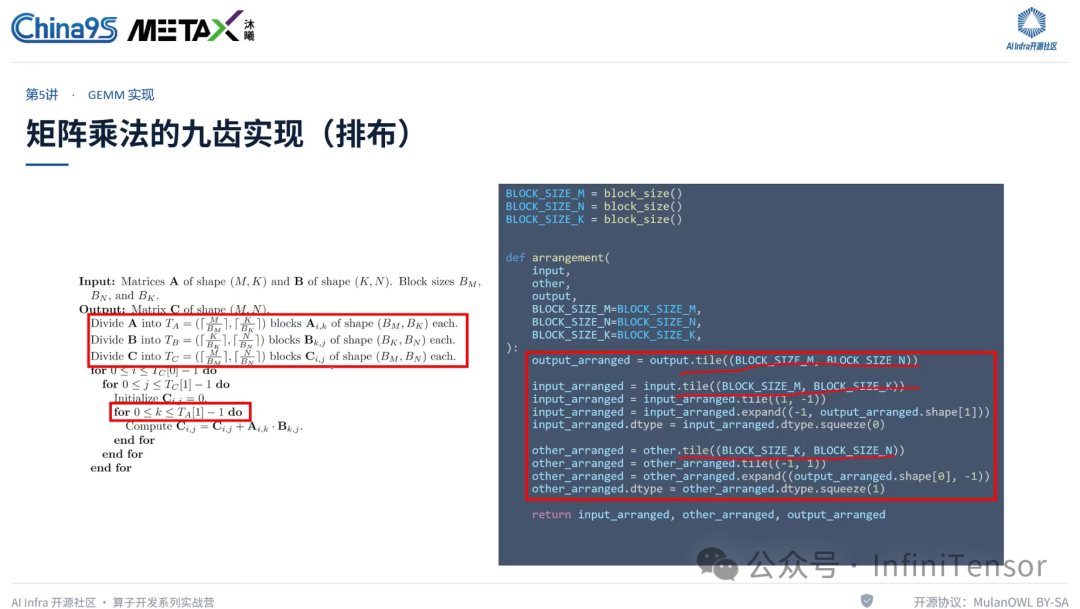

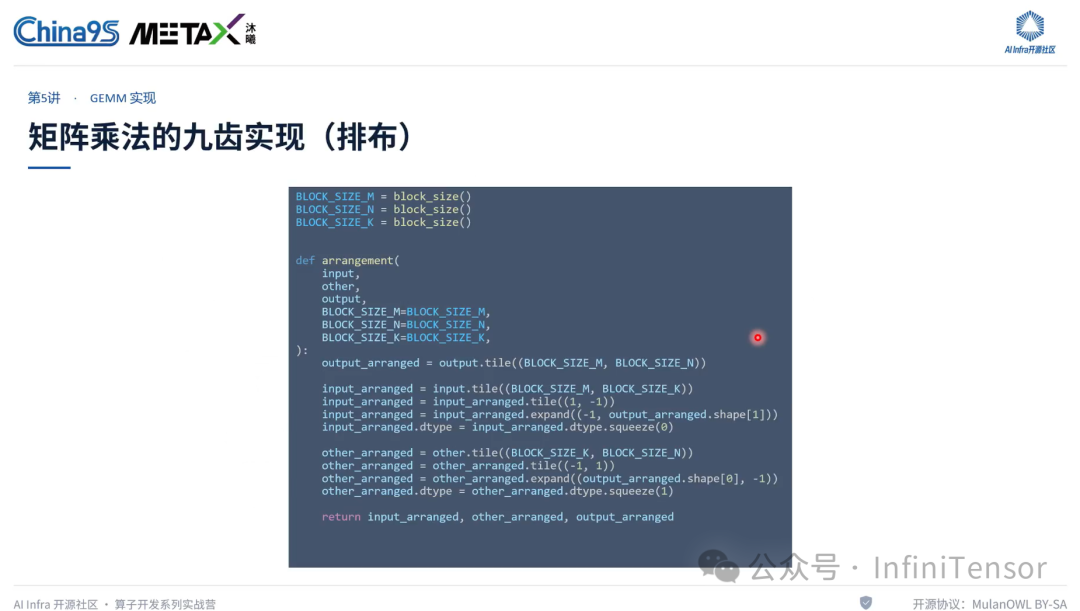

1. 排布（Arrangement）分离计算：

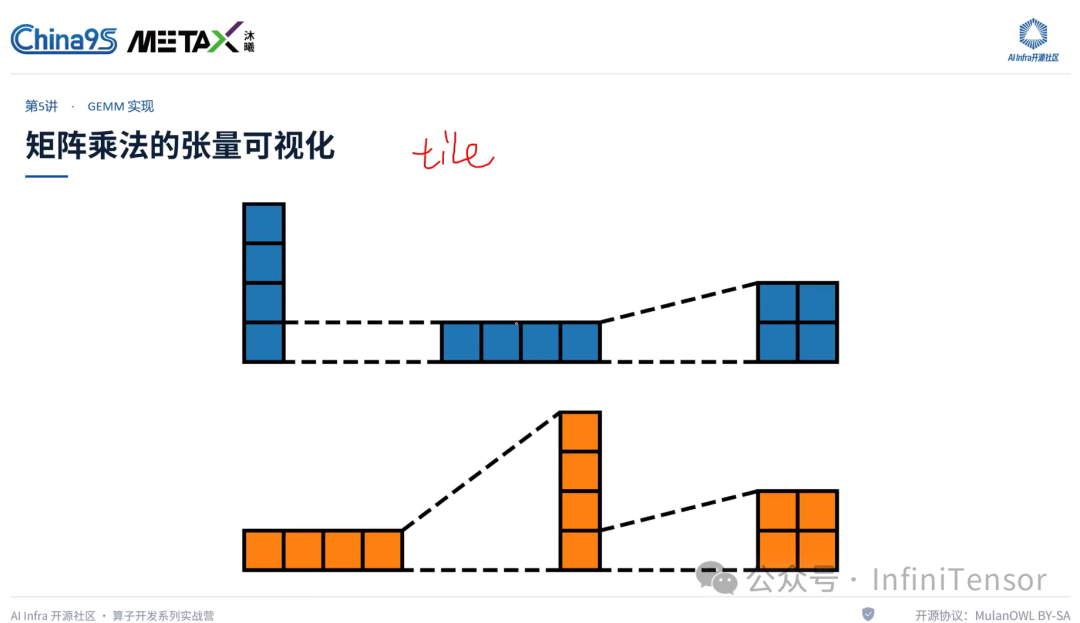

• Tile：对 $A, B, C$ 进行基础分块；对 $A$ 按行、$B$ 按列进行二次 Tile，以匹配 $C$ 的计算需求。
• Expand：将 $A$ 的行块和 $B$ 的列块复制扩展，建立与 $C$ 所有输出块的映射关系（逻辑复制，无实际内存开销）。

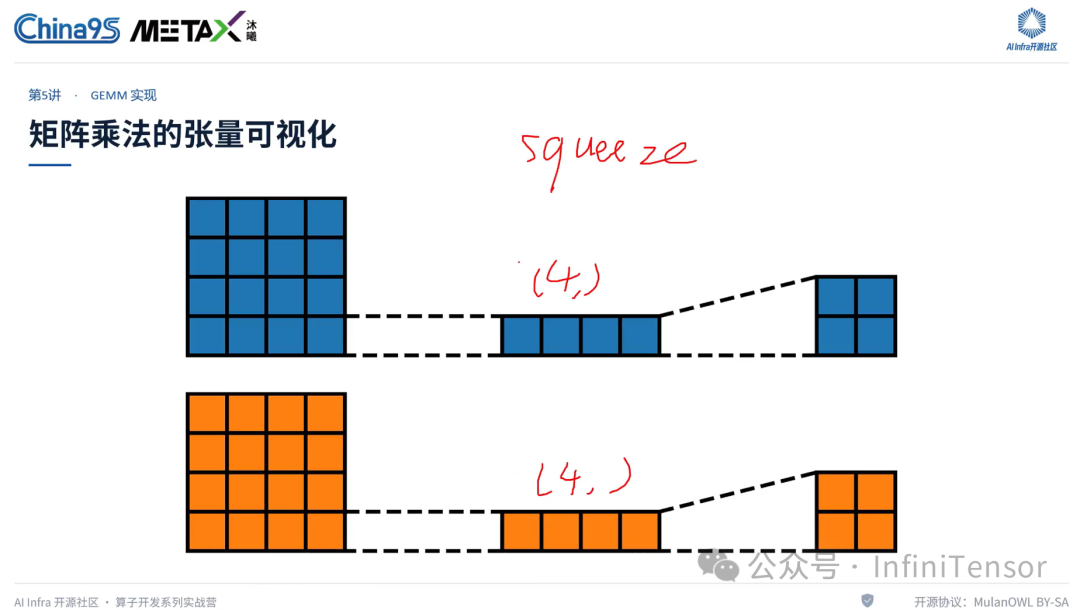

• Squeeze：移除冗余的单例维度（长度为 1 的维度），简化 Application 中的索引编写。

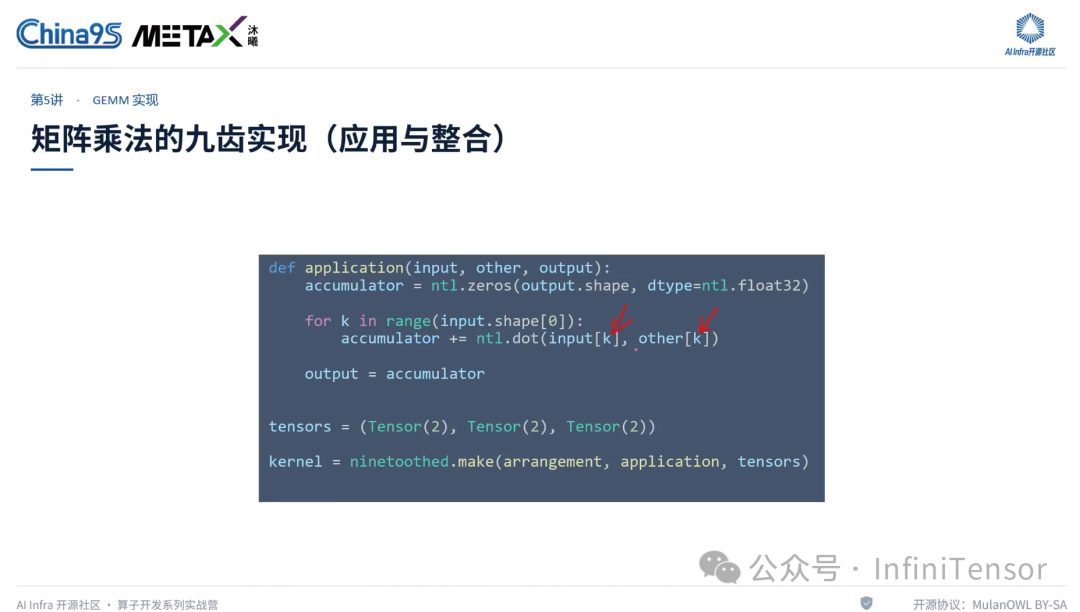

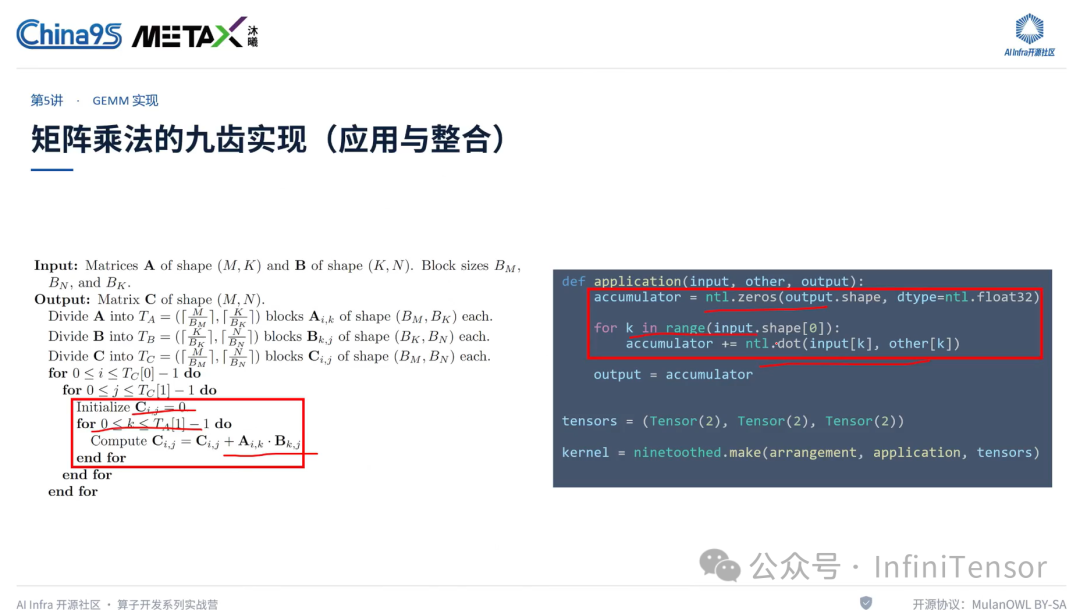

2. 计算（Application）：

• 输入输出均为“排布后的块”而非原始张量。
• 在 Application 内遍历 $K$ 维度的小块，执行小矩阵乘与累加。

3. 自动推导机制：

• 九齿无需手动配置 Grid/Block，编译器根据最外层张量形状的一致性自动推导 Launch 配置。
• 原则：$A, B, C$ 排布后的最外层形状必须一致。

可视化辅助理解

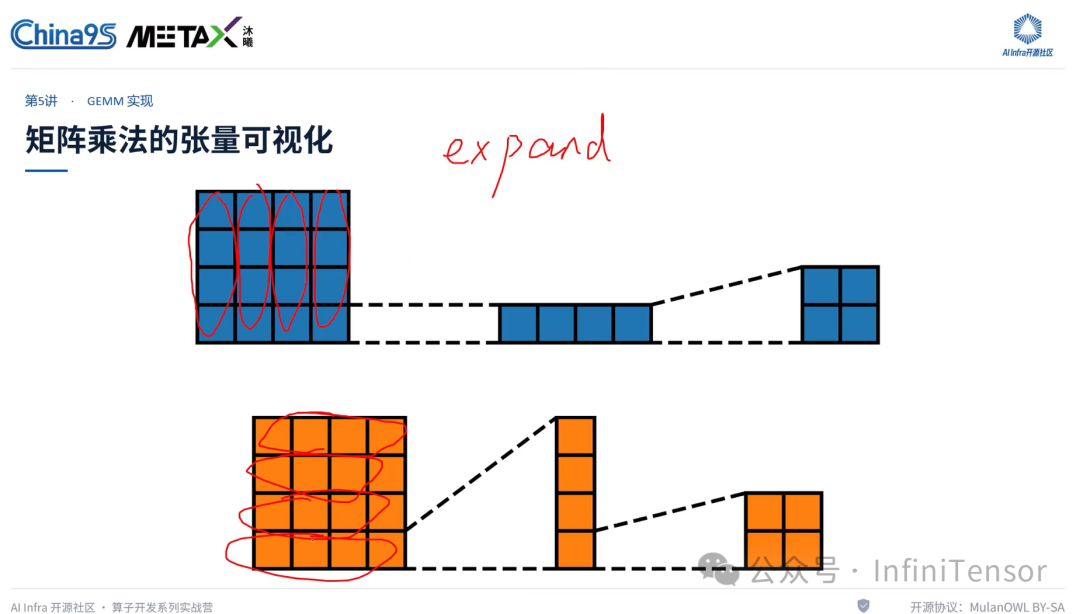

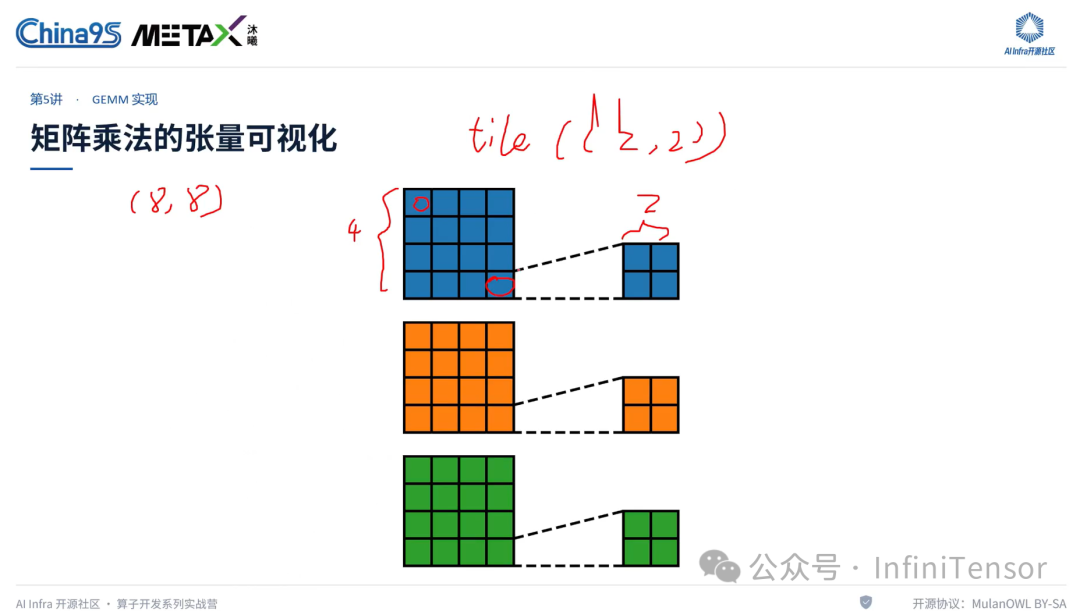

1. 嵌套张量可视化：直观展示 Tile 产生的层级结构（单层→双层→三层）。

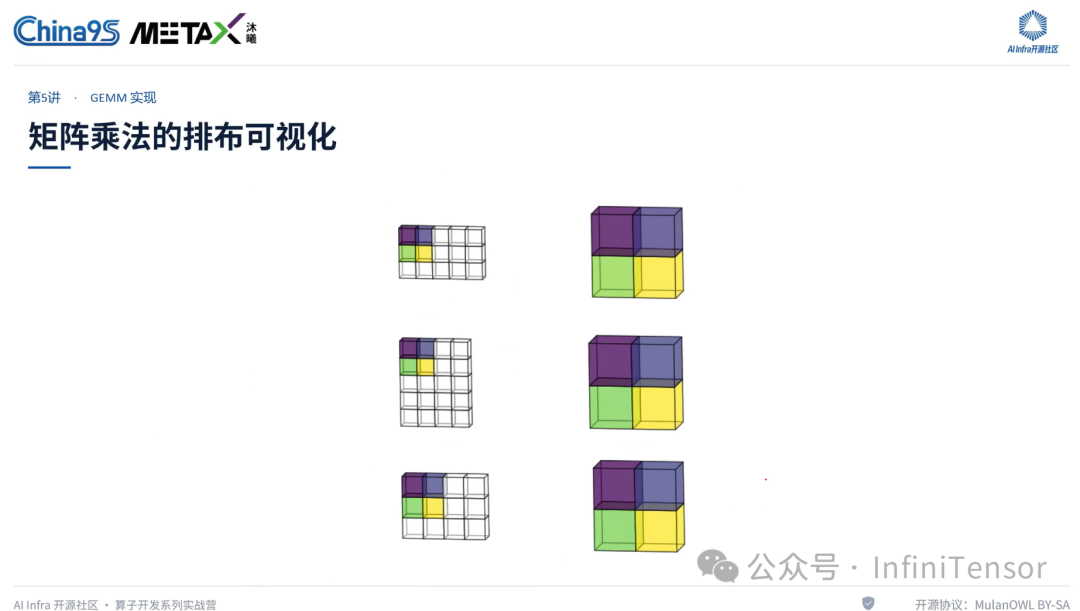

2. 排布可视化：验证排布后的块与原始张量位置的对应关系，辅助 Debug。

3. 代码与算法描述一致：九齿代码结构与数学/算法描述高度一致，降低认知负担。

二、 Kernel 性能评估：Roofline Model

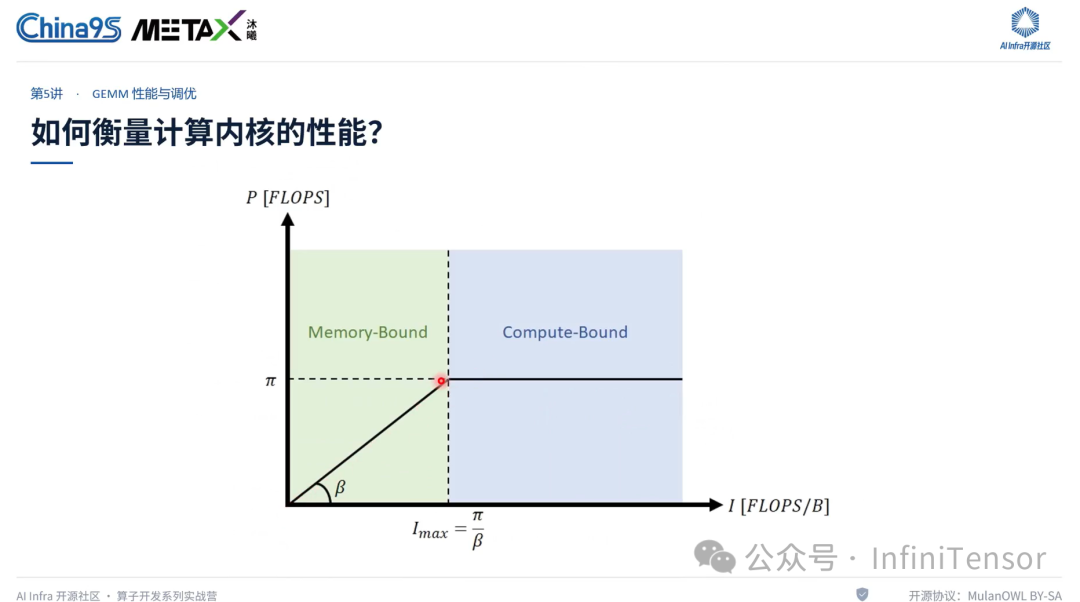

Roofline Model 核心概念

1. 横轴：Arithmetic Intensity，即计算密度（FLOPs / Byte）。

2. 纵轴：Performance (FLOPS)。

3. 两大区域：

• Memory Bound：受限于显存带宽
• Compute Bound：受限于峰值算力

4. 拐点意义：区分优化方向的关键，不同 Case 可能落在不同区域。

5. 性能指标：Compute Bound 看 FLOPS，Memory Bound 看 GB/s，通用标准看耗时。

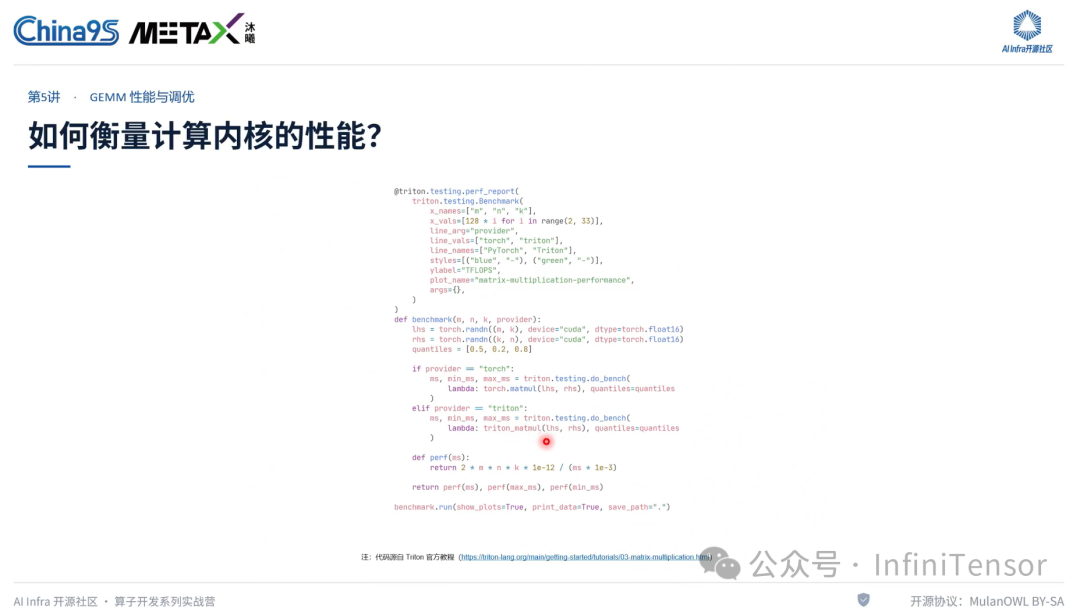

Benchmark 实战方法

1. perf 函数：$2 imes M imes N imes K$ （乘+加各一次）。

2. 数据搬运量：$M imes K + K imes N + M imes N$。

三、 FlashAttention

为什么需要 FlashAttention？

1. 传统 Attention 痛点：$QK^T$ 结果巨大，多次读写 Global Memory 导致性能低下。

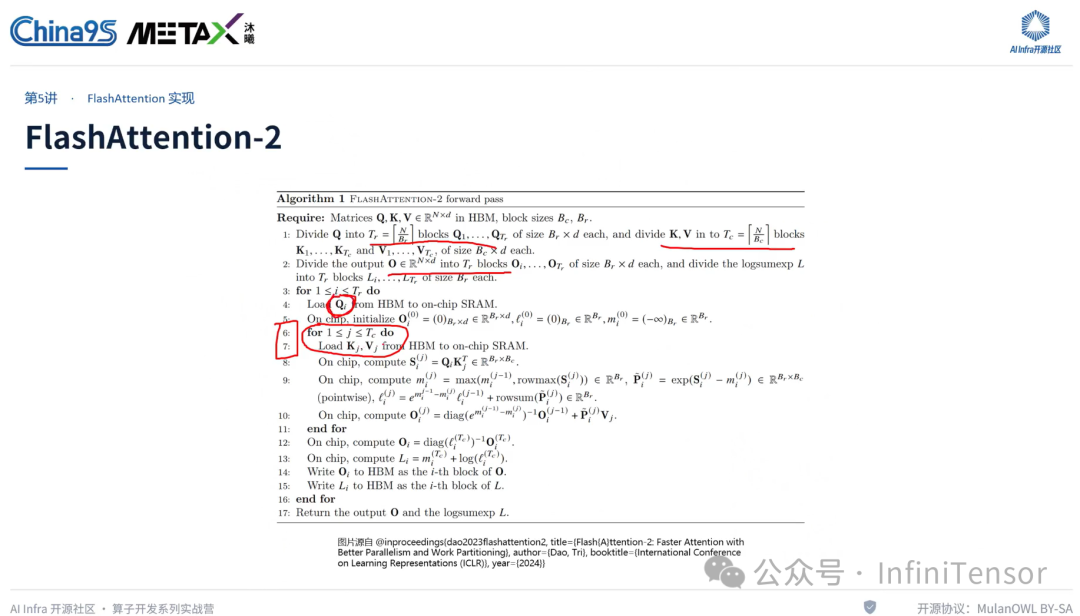

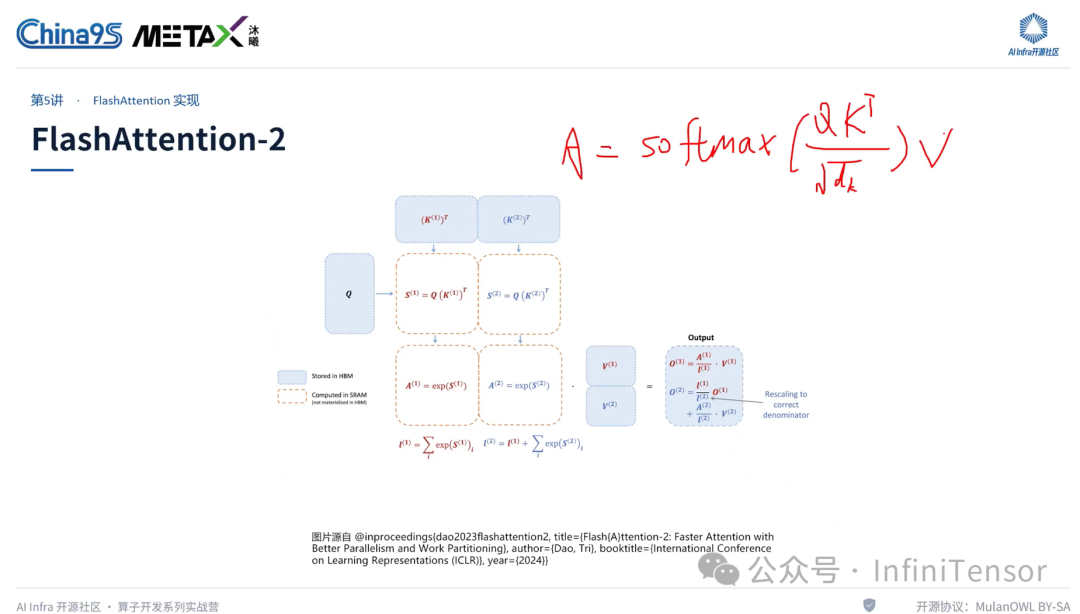

2. 核心思想：基于 Online Softmax 原理，将 MatMul + Softmax + MatMul 融合为一个 Kernel，减少全局内存访问。

3. 算法特征：$Q/O$ 按 $BM$ 分块，$K/V$ 按 $BN$ 分块；每个 $Q$ 块对应多个 $K/V$ 块。

九齿实现要点

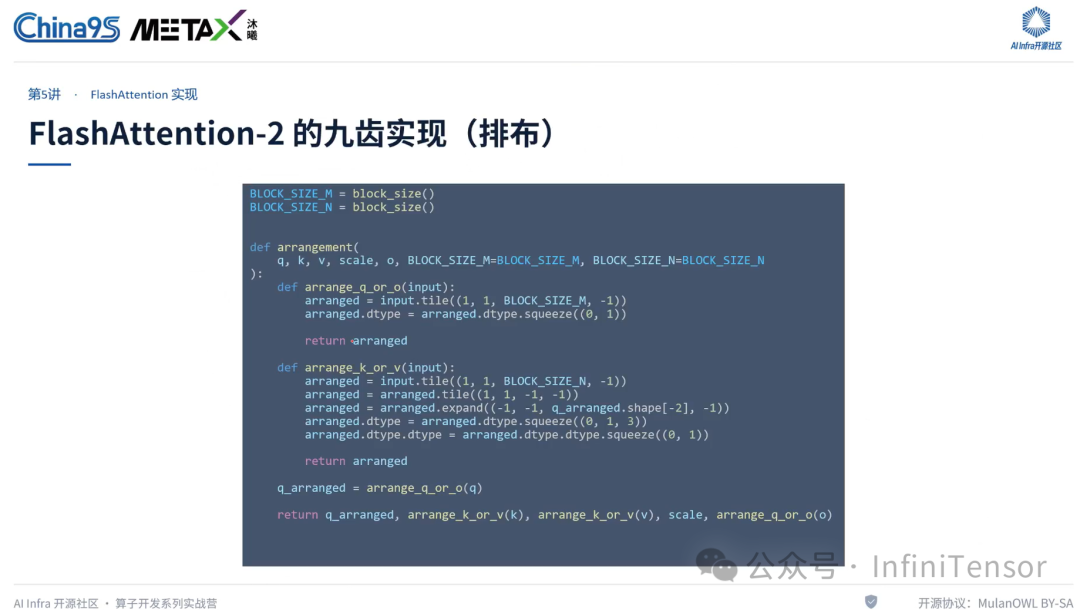

1. Arrangement 设计：

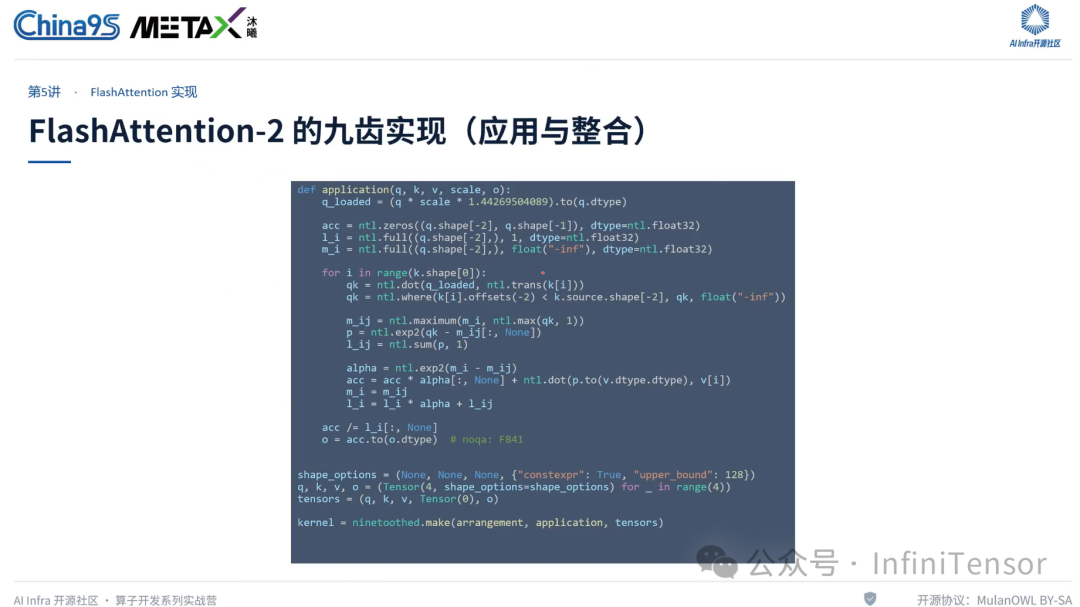

2. Application 编写：

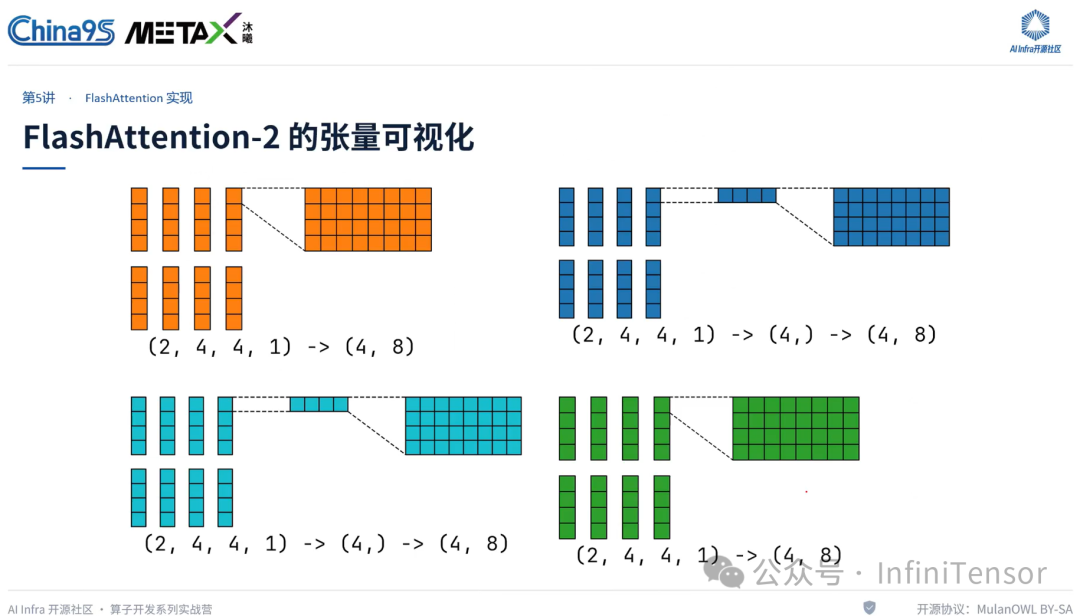

3. 张量可视化

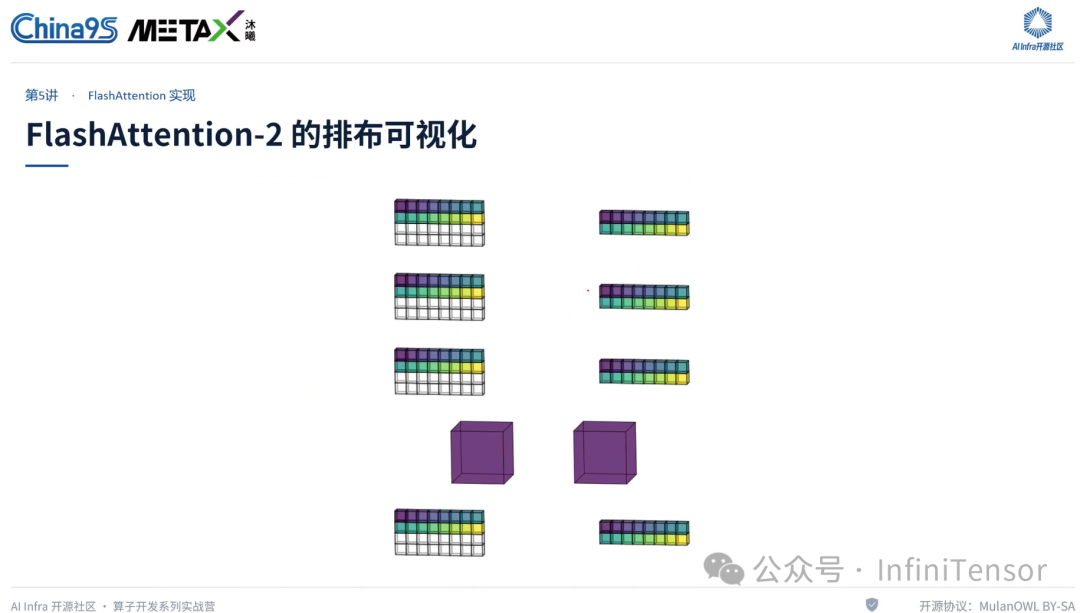

4. 排布可视化
